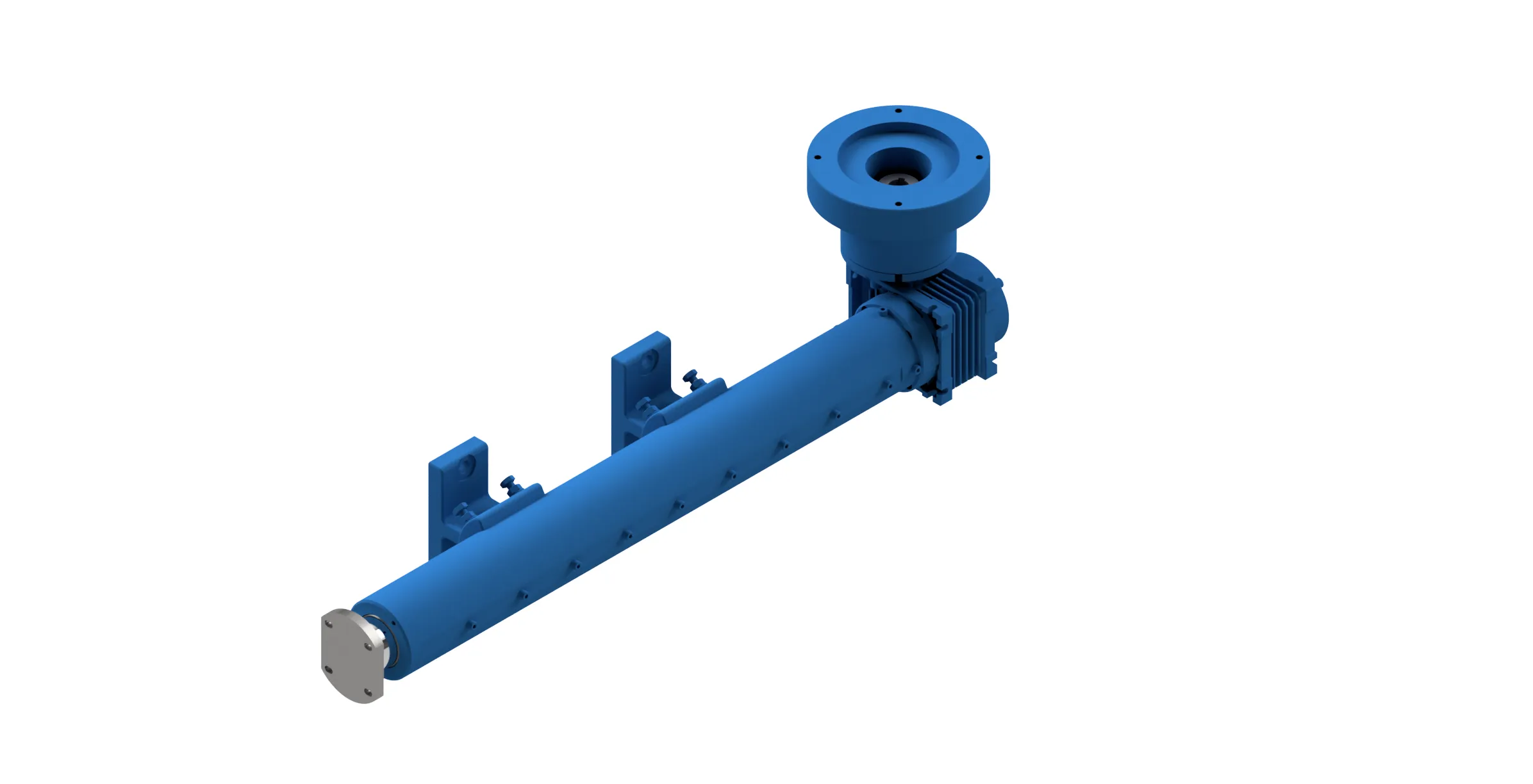

Schwerlast-Elektrohubzylinder für hohe Kräfte und raue Einsatzbedingungen
Hohe Dauerkräfte, lange Hübe, Wasser, Hitze oder Korrosion: Schwerlast-Anwendungen beginnen nicht bei einer Kraftzahl, sondern beim Lastfall. Diese Seite bündelt die technischen Grundfragen – Parameter, Einsatzfelder und Grenzen – und zeigt an realen Referenzen, wie S+R schwere, kundenspezifische Elektrohubzylinder auslegt.
Kurzfazit
Schwerlast beginnt beim Lastfall, nicht bei einer Kraftzahl. Einzelne Elektrohubzylinder reichen im Sonderbau bis etwa 500 kN; höhere Gesamtkräfte entstehen über mehrere synchronisierte Zylinder. Entscheidend sind Kraft, Hub, Umgebung, Korrosion, Servicezugang und Sicherheit – zusammen mit Berechnung und Dokumentation, die über Jahre tragen. S+R legt vom Lastfall heraus aus und prüft die technische Machbarkeit, statt pauschale Versprechen zu geben.
Einordnung
Wann spricht man von Schwerlast-Anwendungen?
Es gibt keine feste kN-Grenze. Schwerlast ist die Kombination aus hoher Dauerkraft, langem Hub, rauer Umgebung und langer geforderter Lebensdauer – häufig mit formalen Nachweisen.
Eine hohe Kraft allein macht noch keine Schwerlast-Aufgabe. Erst wenn große Kräfte über lange Hübe, unter Wasser, Hitze, Staub oder Korrosion und über viele Betriebsjahre sicher übertragen werden müssen, wird die Auslegung zur eigenen Disziplin: Spindel, Lager, Führung, Befestigung, Schutzart und Sicherheitsreserven werden gemeinsam aus dem Lastfall abgeleitet – und so dokumentiert, dass Betrieb, Wartung und Gewährleistung tragen.
Auslegung
Welche Parameter bei Schwerlast zählen.
Sie müssen nicht jeden Punkt exakt kennen. Schon eine grobe Angabe je Zeile hilft S+R, Reserven, Schutzart und Bauform einzugrenzen.
Kraft
Die maßgebliche Druck- oder Zugkraft im Lastfall. Einzelzylinder reichen im Sonderbau bis etwa 500 kN; höhere Gesamtkräfte werden über mehrere synchronisierte Zylinder realisiert.
Hub
Lange Verfahrwege erhöhen Knickbelastung und Führungsbedarf – die mechanische Auslegung wird mit dem Hub wichtiger.
Geschwindigkeit
Bei Schwerlast meist niedrig. Geschwindigkeit, Last und Einschaltdauer entscheiden gemeinsam über Spindel und Antrieb.
Lastfall
Drückend oder ziehend, statisch oder dynamisch, mit Stößen. S+R legt vom Lastfall heraus aus – nicht von einer Standardgröße rückwärts.
Einschaltdauer
Zyklen pro Stunde bzw. Prozent ED bestimmen Wärme, Spindelwahl und Lebensdauer. Realistische Werte sind hier wichtiger als ein Wunschwert.
Quer- und Seitenkräfte
Querkräfte gehören in Führung und Befestigung, nicht in die Spindel. Bei Schwerlast ist ihre saubere Aufnahme entscheidend für die Lebensdauer.
Umgebung
Außen, Wasser, Hitze, Staub oder Schlacke bestimmen Werkstoff, Schutzart, Faltenbalg und Dichtungskonzept.
Korrosion
Korrosionsschutz für Nass-, Außen- und Salzumgebung gehört in Werkstoffwahl, Beschichtung und Dichtung – konstruktiv, nicht nachgerüstet.
Temperatur
Betriebs- und Umgebungstemperatur beeinflussen Schmierung, Dichtungen und gegebenenfalls die Elektronik.
Servicezugang
Wartungsfenster, Demontageweg und Erreichbarkeit am Bauwerk – früh mitgedacht, damit Wartung und Tausch später möglich bleiben.
Sicherheitsanforderungen
Endlagenüberwachung, Sicherheitsendschalter, Überlastschutz und Sicherheitsreserven nach Anwendung und Norm.
Praxis
Typische Einsatzfelder.
Schwere Elektrohubzylinder arbeiten dort, wo hohe Kräfte auf raue Bedingungen und lange Lebensdauer treffen.
Schleusen
Schwere, dauerhaft sichere Stellbewegungen unter Wasser- und Witterungseinfluss – oft über Jahrzehnte.
Brücken
Bewegliche Brücken mit hohen Kräften, Außeneinsatz und sicherer Endlagenüberwachung.
Gießerei & Stahlwerk
Hitze, Staub, Schlacke und hohe Dauerkräfte – robuste, hitzefeste Linearantriebe.
Industrie ansehen →Prüfstände
Reproduzierbare hohe Kräfte und Lastwechsel mit definierter Position und Datenanbindung.
Industrie ansehen →Sondermaschinenbau
Schwere Stell- und Pressaufgaben in Sondermaschinen, ausgelegt auf den konkreten Lastfall.
Sonderbau
Warum Standardzylinder oft nicht reichen.
Standardgrößen decken viel ab. Schwerlast, raue Umgebung und lange Lebensdauer mit Nachweisen erfordern jedoch eine kundenspezifische Auslegung – an drei Stellen.
Dimensionierung & Reserven
Hohe Dauerkräfte, lange Hübe und Stöße erfordern größere Spindeln, Lager und Sicherheitsreserven statt knapper Katalogauslegung.
Schutz & Korrosion
Außen, Nässe, Hitze und Staub verlangen Werkstoffwahl, Korrosionsschutz, Faltenbalg und Überlastschutz – konstruktiv mitgedacht, nicht nachgerüstet.
Nachweis & Wartbarkeit
Berechnung, Schnittstellen, Prüfungen und Servicezugang werden dokumentiert, damit Betrieb, Wartung und Gewährleistung über Jahre tragen.
Bauprinzip
AP, SP und XP als technische Startpunkte.
Die drei Bauprinzipien sind ein bewährter Ausgangspunkt, kein starres Programm – die Schwerlast-Auslegung entsteht daraus individuell.
AP
Axiale, direkte Kraftlinie mit hoher Kraftdichte und guter Wartungszugänglichkeit – die robuste Basis für hohe Kräfte.
SP
Parallel- oder Winkelanbau für kurze Einbaulängen, wenn der Bauraum eng ist.
XP
Geschlossene Bauform mit integrierbarem Überlastschutz – geschützt gegen Schmutz, Nässe und raue Außenbedingungen.
Referenzen
Schwerlast in der Praxis.
Vier reale Projekte – von der Schleusenanlage bis zum rauen Stahlwerksbetrieb.
Schwerlast-Schleusenantrieb
Für eine große Schleusenanlage bewegen 22 schwere Elektrohubzylinder zusammen Lasten im Bereich von rund 1.000 kN – ausgelegt vom Lastfall heraus, dokumentiert und wartbar.
Referenz ansehen →Brückenantrieb
Vier Elektrohubzylinder mit je rund 350 kN bewegen zwei bewegliche Brücken – ausgelegt für Außeneinsatz, sichere Endlagenüberwachung und langfristige Wartbarkeit.
Referenz ansehen →Schwerlast-Sonderzylinder
Ein robuster Elektrozylinder ersetzt eine wartungsintensive Verstellung im rauen Anlagenbetrieb – elektrisch steuerbar, mit passender Schnittstelle und dokumentierten Servicepunkten.
Referenz ansehen →Schleusen-Zylinder nach 20 Jahren
Ein Schwerlast-Zylinder kommt nach rund 20 Jahren zurück – reparierbar, wartbar und technisch nachvollziehbar dank gehaltener Produktkenntnis.
Referenz ansehen →FAQ
Häufige Fragen zu Schwerlast.
Bis zu welcher Kraft baut S+R Elektrohubzylinder?
Die Standardgrößen decken den Bereich bis etwa 500 kN ab; im Sonderbau auch darüber als kundenspezifische Auslegung. Sehr hohe Gesamtkräfte werden über mehrere synchronisierte Zylinder realisiert – wie beim Schleusenantrieb mit rund 1.000 kN über 22 Zylinder.
Ab wann ist eine Anwendung „Schwerlast"?
Es gibt keine feste kN-Grenze. Entscheidend ist die Kombination aus hoher Dauerkraft, langem Hub, rauer Umgebung und langer geforderter Lebensdauer – zusammen mit Nachweisen und Wartbarkeit.
Eignen sich elektrische Zylinder für Stahlwasserbau und Außeneinsatz?
Ja. Mit passendem Werkstoff, Korrosionsschutz, Schutzart und dokumentierter Schnittstelle sind sie für Schleusen, Brücken und Wasserbau ausgelegt – inklusive Servicekonzept über Jahre.
Was passiert mit Quer- und Seitenkräften?
Querkräfte gehören in Führung und Befestigung, nicht in die Spindel. Bei Schwerlast wird die mechanische Aufnahme früh ausgelegt, damit Spindel und Lager geschont bleiben.
Wie geht es nach der Anfrage weiter?
Beschreiben Sie den Lastfall grob – Kraft, Hub, Umgebung, Einschaltdauer und Sicherheitsbedarf. S+R prüft die technische Machbarkeit, rechnet Reserven und Sicherheitsfaktor und schlägt eine belastbare Auslegung vor.
Lastfall grob beschreiben – S+R prüft die technische Machbarkeit.
Kraft, Hub, Umgebung, Einschaltdauer und Sicherheitsbedarf in Stichworten genügen. S+R rechnet Reserven und Sicherheitsfaktor, ordnet das Bauprinzip ein und meldet sich mit einer belastbaren Einschätzung – ohne pauschale Versprechen.
